Welke luchtkoppelingen zijn er en waarvoor worden ze gebruikt?
Luchtkoppelingen zijn te verkrijgen in diverse soorten, namelijk veiligheidskoppelingen, snelkoppelingen en insteeknippels. Door een luchtkoppeling te gebruiken kun je snel en simpel een slang of leiding koppelen en ontkoppelen. Onze koppelingen zijn altijd gemaakt van hoogwaardige materialen, waaronder geanodiseerd aluminium. De drukknop en klep is vervaardigd uit gehard rvs.
Alle koppelingen zijn een belangrijk onderdeel van een persluchtsysteem en zorgen ervoor dat de perslucht veilig en efficiënt wordt geleverd aan machines en gereedschappen. Het is daarom belangrijk om alleen kwalitatief hoogwaardige koppelingen te gebruiken en deze regelmatig te inspecteren en te onderhouden. Om lekkages en verdere problemen te voorkomen.
Hier geven wij een korte uitleg over de verschillen de soorten luchtkoppelingen en hoe je ze aan kan sluiten.
Heb je vragen neem dan contact met ons op. Wij helpen jou graag verder!
Push-in of insteekkoppeling
 |
Een push-in of insteekkoppeling voor perslucht is een type verbinding die gebruikt wordt om persluchtleidingen aan te sluiten op machines of gereedschappen. Deze verbindingen zijn ontworpen om een veilige en betrouwbare verbinding te maken tussen de persluchtleiding en de machine of het gereedschap. Er zijn verschillende soorten insteekkoppelingen voor perslucht beschikbaar, zoals snelkoppelingen, koppelstukken en adapterkoppelingen.
Bij dit type pneumatische koppeling worden de leidingen aangesloten door ze eenvoudigweg in de koppeling te duwen. Deze wordt gedicht door een speciale O-ring en vergrendeld door een tandring. Word de ontkoppelring weer ingedrukt, kun jij de slang weer eenvoudig uit de insteekkoppeling halen.
Deze aansluiting anders dan bij traditionele koppelingen waarbij de leidingen moeten worden aangesloten met een moersysteem of verbinding via een klikmechanisme.
Push-in koppelingen zijn eenvoudig te gebruiken en bieden een snelle en veilige verbinding voor persluchtleidingen. Al deze koppelingen voor perslucht worden gemaakt van hoogwaardige materialen zoals metaal of kunststof om een veilige en betrouwbare verbinding te garanderen. Bovendien moeten ze worden ontworpen volgens de relevante normen en veiligheidsvoorschriften om te voldoen aan de eisen voor veiligheid en duurzaamheid. Push-in koppelingen zijn beschikbaar in verschillende maten en uitvoeringen en worden geschikt voor gebruik in een breed scala aan industriële toepassingen.
Snelkoppeling
 |
Een snelkoppeling voor perslucht is een type insteekkoppeling die gebruikt wordt om snel en eenvoudig persluchtleidingen aan te sluiten of los te koppelen. Snelkoppelingen zijn ontworpen om een veilige en betrouwbare verbinding te maken tussen de persluchtleiding en de machine of het gereedschap. Er zijn verschillende soorten snelkoppelingen beschikbaar, zoals koppelstukken, adapterkoppelingen en push-in koppelingen.
Snelkoppelingen zijn een van de meest gebruikte soorten insteekkoppelingen voor perslucht. Deze verbindingen zijn gemakkelijk te gebruiken en kunnen snel en eenvoudig worden aangesloten en losgekoppeld. Snelkoppelingen zijn meestal gemaakt van metaal of kunststof en zijn beschikbaar in verschillende maten en configuraties. Er zijn ook snelkoppelingen beschikbaar met een automatisch sluitmechanisme, waardoor de kans op lekkage wordt verminderd.
Wat is het verschil tussen een Euro- en Orionkoppeling?
Euro- en Orion koppelingen lijken veel op elkaar, maar tussen beide koppelingen zit een behoorlijk verschil.
 |

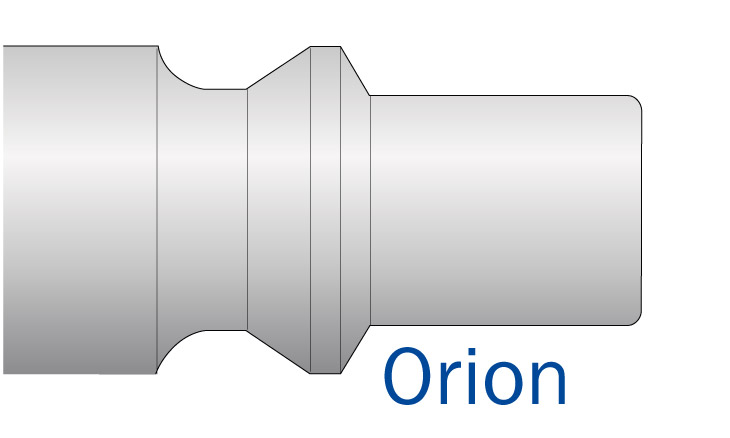

Hebben een kleinere lucht doorlaat, zijn gemaakt van vernikkeld messing en zijn vooral populair in de Benelux, Zwitserland en Zweden.Orion-koppelingen zijn een andere populaire soort snelkoppelingen voor perslucht. Dit zijn snelkoppelingen met een automatisch sluitmechanisme, waardoor de kans op lekkage wordt verminderd. Orion-koppelingen zijn gemakkelijk te gebruiken, hebben een lage drukverlies en zijn vaak gemaakt van metaal of kunststof. Orion-koppelingen zijn ook beschikbaar in verschillende maten en configuraties.

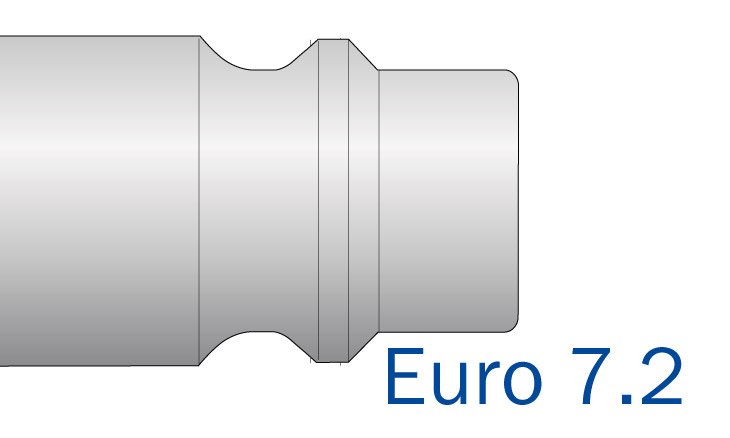

Euro koppelingen:
 |
Hebben een grotere luchtdoorlaat, zijn gemaakt van messing en kunnen een hogere luchtdruk vervoeren. De Euro koppelingen zijn vooral populair in de Benelux en Duitsland. Euro-koppelingen zijn een van de meest populaire soorten snelkoppelingen voor perslucht en worden vaak gebruikt in industriële toepassingen. Ze zijn gemakkelijk te gebruiken en hebben een specifieke klikmechanisme waardoor de koppeling snel en eenvoudig kan worden aangesloten en losgekoppeld. Bovendien zijn Euro-koppelingen vaak gemaakt van metaal of kunststof en zijn beschikbaar in verschillende maten en configuraties.
Het belangrijkste verschil tussen deze twee soorten snelkoppelingen is dat Euro-koppelingen worden aangesloten en losgekoppeld door een klikmechanisme terwijl Orion-koppelingen automatisch sluiten en ontkoppelen zonder dat er een specifieke handeling nodig is.
Veiligheidskoppeling
 |
Een veiligheidskoppeling voor perslucht is een type insteekkoppeling die is ontworpen om automatisch te ontkoppelen wanneer er een onbedoelde verstoring of overbelasting in het persluchtsysteem optreedt. Deze veiligheidskoppelingen zijn ontworpen om te voorkomen dat persluchtleidingen beschadigd raken of dat er ongelukken gebeuren als gevolg van een lek of overbelasting.
Veiligheidskoppelingen zijn altijd arbeidsconform en worden aanbevolen te gebruiken als werkgever doordat zij aan de ARBO eisen voldoet. Bij gebruik van veiligheidskoppelingen zal je niet alleen veilig werken, het bespaard ook nog eens energiekosten. Wij adviseren gebruik te maken van geharde steeknippels om de levensduur van de veiligheidskoppeling te kunnen waarborgen. De werking is eenvoudig, 1x drukken is voor het ontluchten van de slang, 2x drukken en de slang kan worden ontkoppeld uit de veiligheidskoppeling.
Er zijn verschillende soorten veiligheidskoppelingen beschikbaar, zoals drukbegrenzingskoppelingen, drukontkoppelingskoppelingen en automatische ontkoppelingen. Drukbegrenzingskoppelingen zijn ontworpen om automatisch te ontkoppelen wanneer de druk boven een bepaalde drempel komt. Drukontkoppelingskoppelingen werken door een druksensor die het ontkoppelingsmechanisme activeert wanneer er een onbedoelde drukdaling optreedt. Automatische ontkoppelingen zijn ontworpen om automatisch te ontkoppelen wanneer de stroom van perslucht onbedoeld wordt onderbroken.
De veiligheidskoppelingen zijn in Euro- en Orion koppeling verkrijgbaar met een luchtaansluiting van bijvoorbeeld ½ inwendige draad, ¼ uitwendige draad of 8mm slangaansluiting. De maximale druk is 10 bar, bij 6 bar laat de koppeling 1600 l/min door en kan tegen temperaturen tussen de -20°C tot + 70°C.
Draadfitting
 |
Draadfittingen zijn speciaal ontworpen om de leidingen te verbinden door middel van een schroefdraad. Deze lucht fitting wordt gebruikt om persluchtleidingen aan te sluiten op machines of gereedschappen. Deze verbindingen zijn ontworpen om een veilige en betrouwbare verbinding te maken tussen de persluchtleiding en de machine of het gereedschap. Draadfittingen zijn te verkrijgen in:
Draadfittingen voor perslucht zijn verkrijgbaar in verschillende maten, configuraties en materialen, zoals messing, roestvrij staal en messing en zijn geschikt voor gebruik in een breed scala aan industriële toepassingen.
Draadfittingen voor perslucht zijn gemakkelijk te installeren en te verwijderen, maar het is wel belangrijk om te zorgen dat de fittingen op de juiste manier worden aangesloten. Waar je goed om moet denken bij draadfittingen zijn de maten van de buizen. Een verkeerde maat kan betekent dat het niet past en daardoor kunnen lekken ontstaan. Waar je ook goed om moet denken is de luchtdichte verbinding. Deze kun je realiseren door afdichtingsmiddel op de buis en de draadfitting te smeren.
In het geval van olie of vettige omgevingen, het is aan te raden om te kiezen voor een fitting van roestvrij staal of messing met een speciale afdichting.
Slangpilaar / slangtule
 |
Slangpilaren worden gebruikt wanneer je eenvoudig en snel een luchtslang wilt koppelen. De persluchtslang wordt namelijk over de pilaar heen geschoven. De slangpilaar is voorzien van ribbeltjes, waardoor de slang er niet meer gemakkelijk afglijdt. Om het geheel nog beter te klemmen, kan gebruik worden gemaakt van slangklemmen.
Let op, de diameter van de persluchtslang moet overeenkomen met de diameter van de slangpilaar, want anders is deze niet vast en ontsnapt er lucht.
Hoe kan ik een koppeling bevestigen?
Let altijd goed op of de maat van de koppeling of draadfitting past op de maat van de buis of slang.
Een verkeerde maat kan betekent dat beide delen niet goed op elkaar aansluiten en daardoor kunnen gaan lekken. Een luchtdichte verbinding kun je realiseren door afdichtingsmiddel, zoals met schroefdraadafdichting, teflontape of loctite op de buis en de draadfitting te smeren. Voor het bevestigen van een koppeling aan een slang adviseren wij om teflontape te gebruiken, echter alleen op conische schroefdraad. Bij rechte schroefdraad gebruik je o-ringen of Loctite om de aansluiting luchtdicht te maken.
Hieronder staan enkele algemene stappen voor het bevestigen van een koppeling:
Houd er rekening mee dat afhankelijk van de soort koppeling, er andere stappen kunnen zijn om deze te bevestigen
