Vous allez concevoir, raccorder, entretenir ou réparer un système pneumatique ? Dans ce cas, les dessins techniques - également connus sous le nom de schéma pneumatique - sont courants. Pour lire un tel dessin technique, il est important de connaître la signification des symboles pneumatiques.

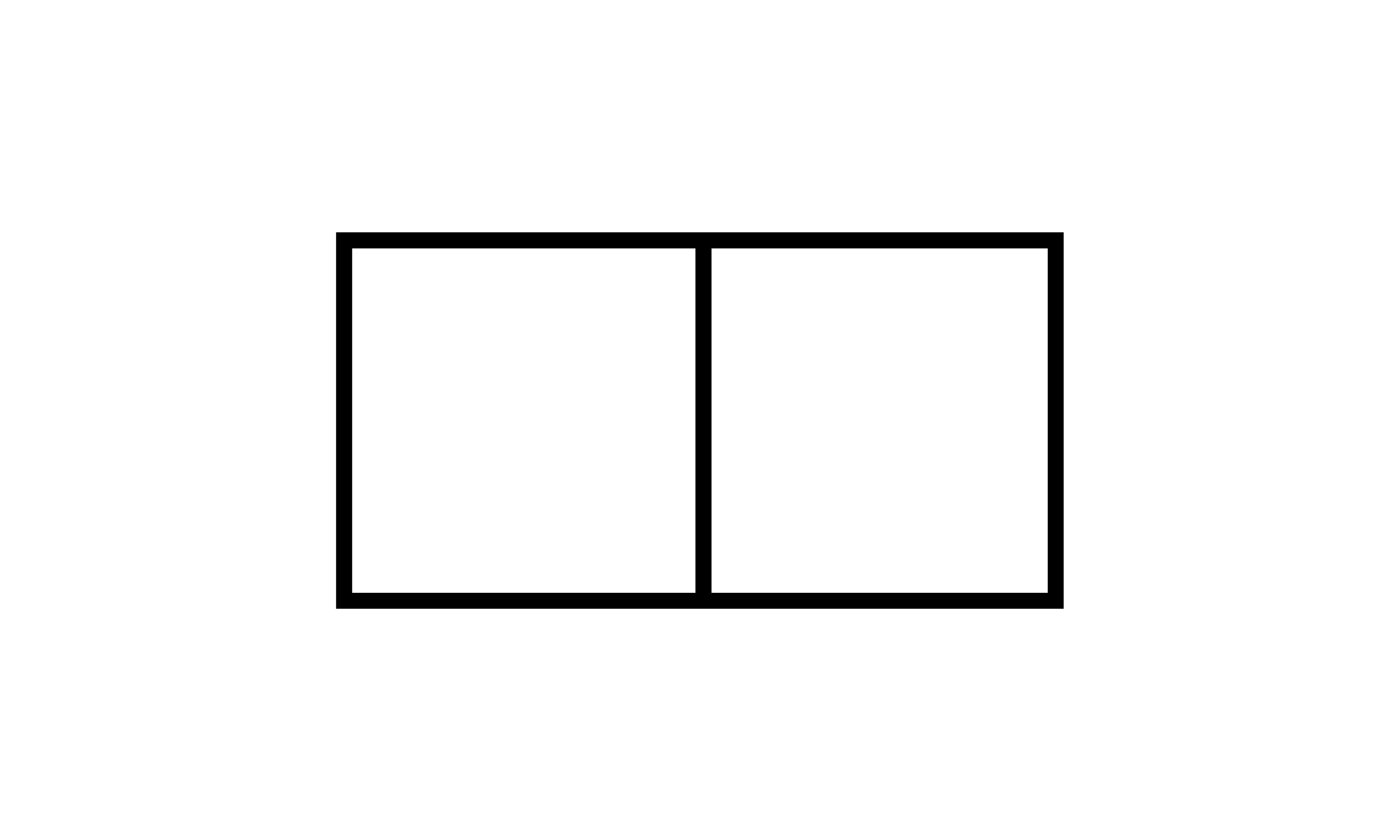

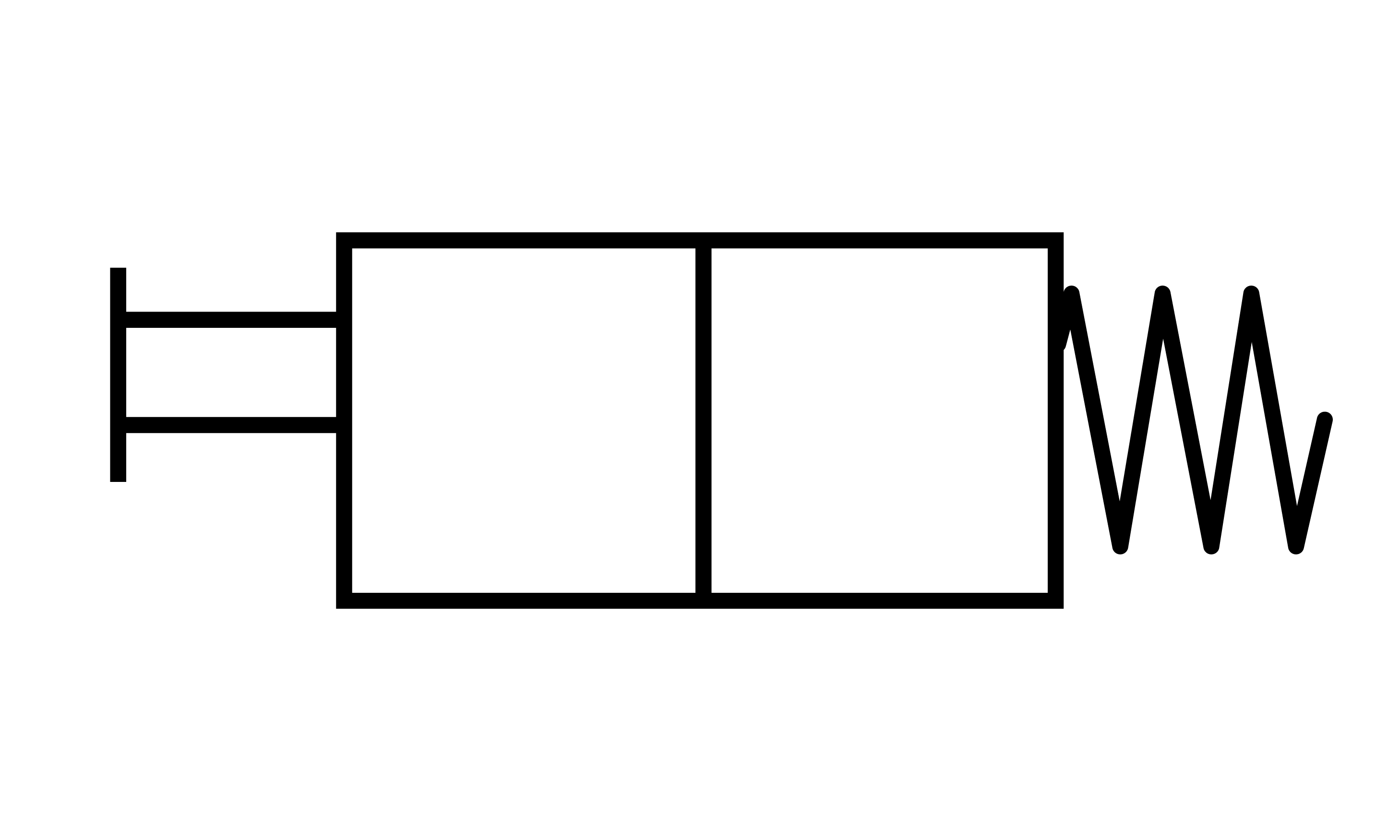

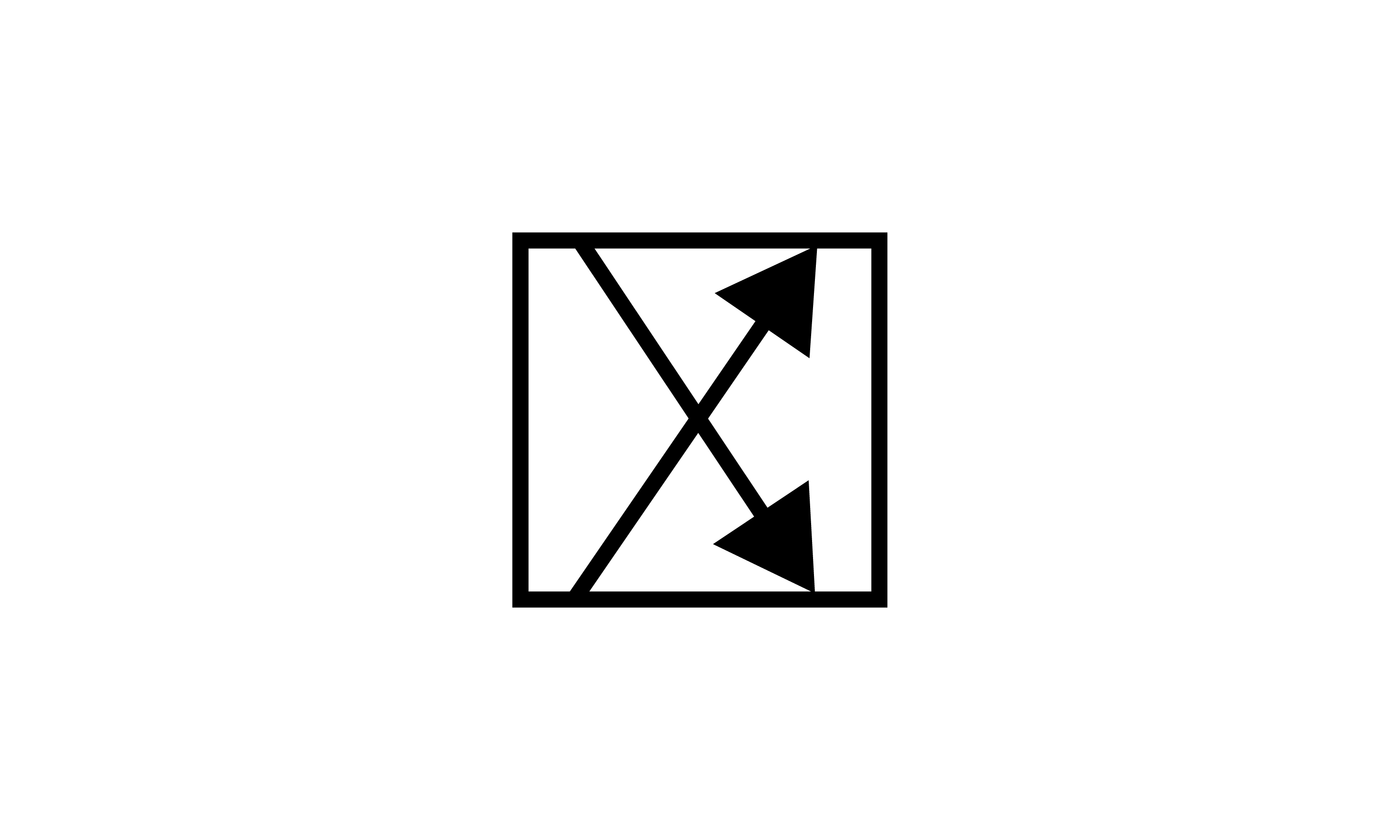

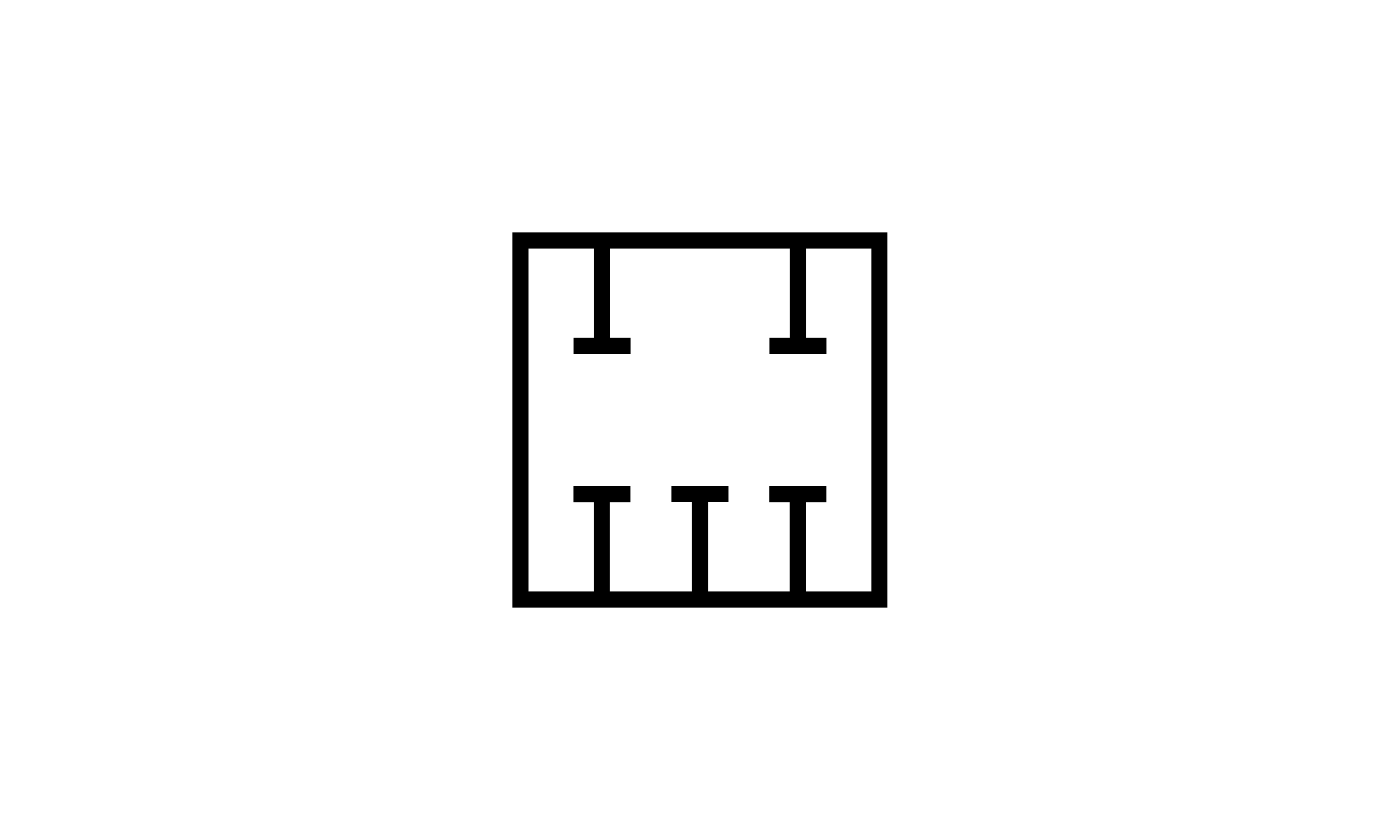

Le symbole d'une vanne pneumatique commence généralement par un plan horizontal.

Le symbole d'une vanne pneumatique commence généralement par un plan horizontal.

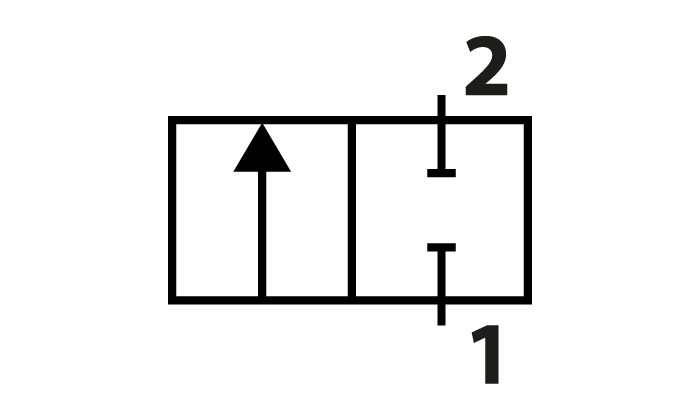

2/2 normalement fermé (NC)

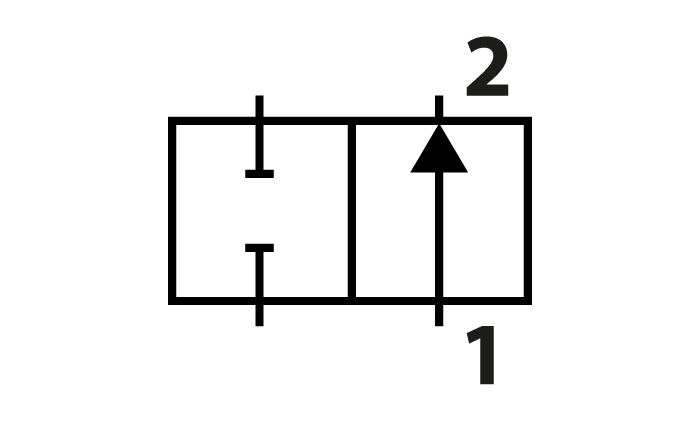

2/2 normalement ouvert (NO)

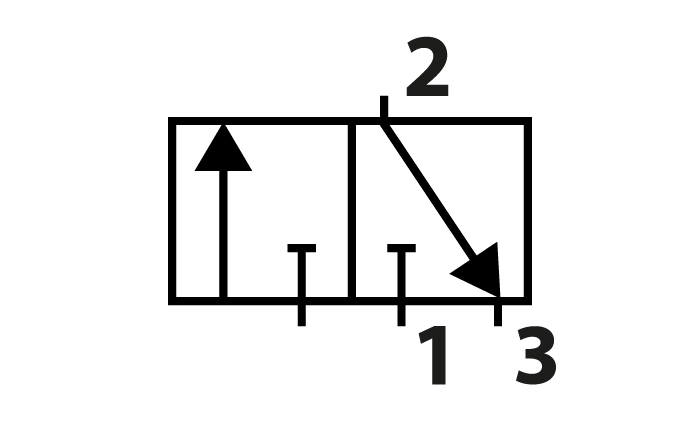

3/2 normalement fermé (NC)

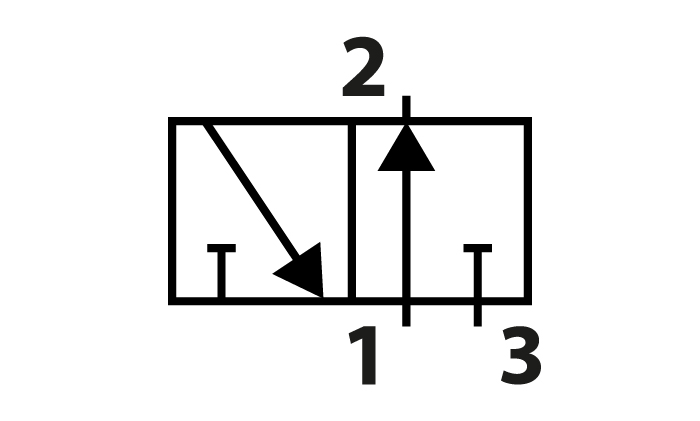

3/2 normalement ouvert (NO)

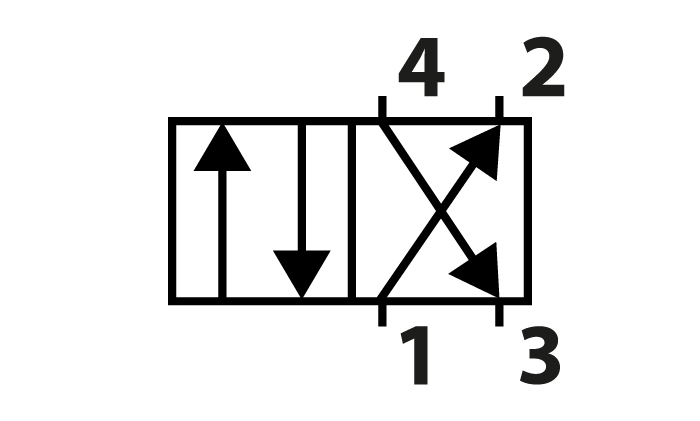

Vanne 4/2

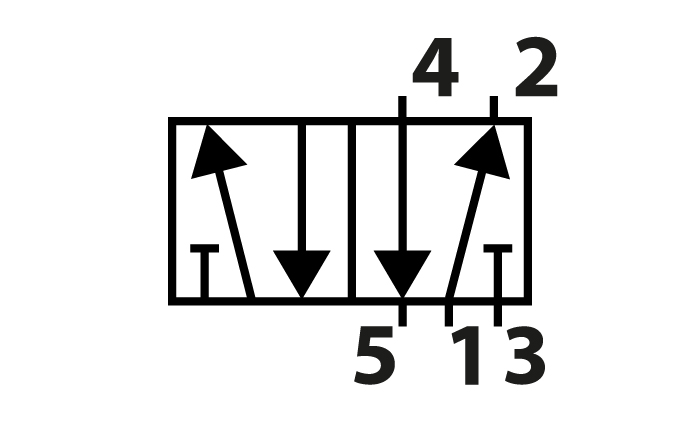

Vanne 5/2

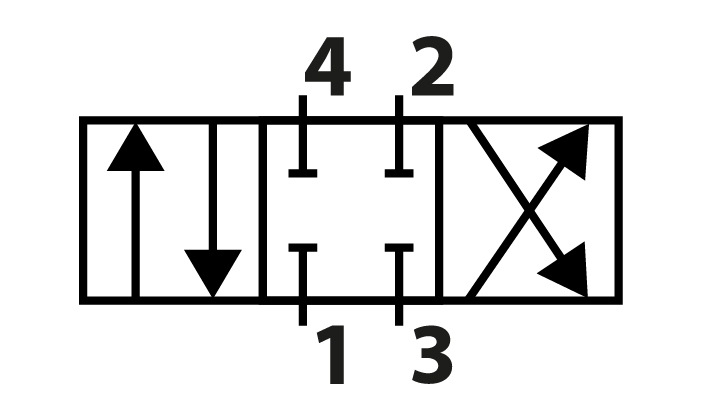

4/3 position centrale fermée

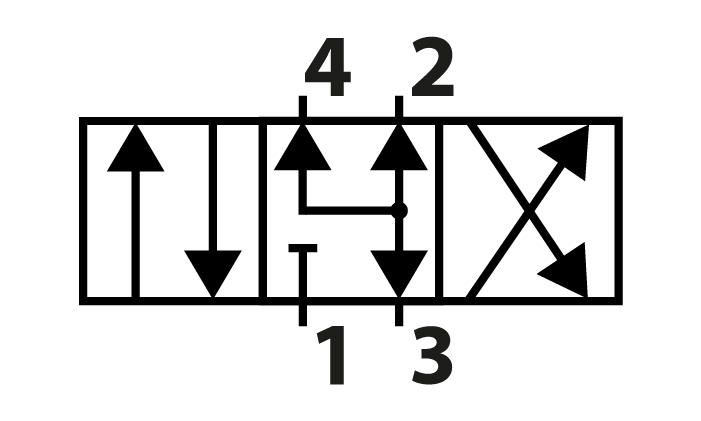

4/3 position centrale ouverte

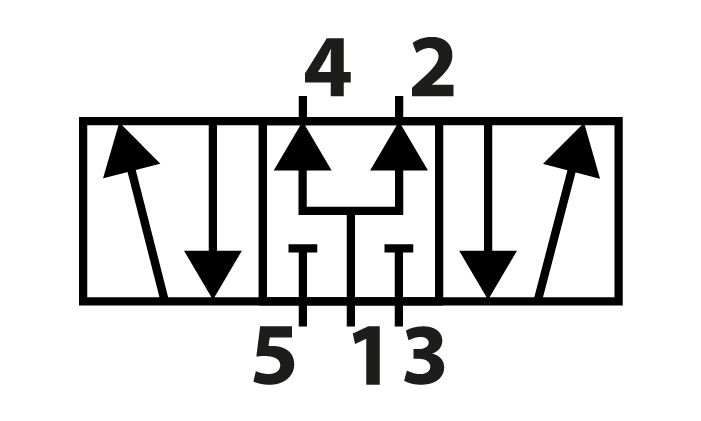

Position centrale 5/3 sous pression

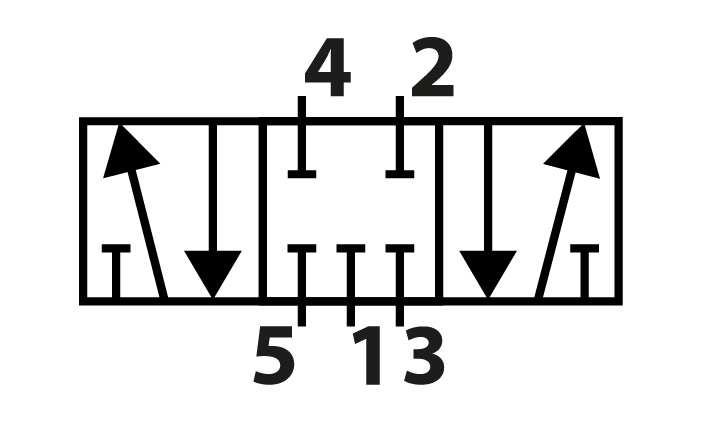

5/3 centre fermé

Que signifient les chiffres figurant sur les valves pneumatiques ?

Les numéros figurant sur les vannes indiquent les fonctions des orifices, ce qui vous permet de connecter correctement la vanne :

• Orifice d'alimentation (1)
• Orifices de sortie (2 et 4)
• Orifices de purge (3 et 5)

Pourquoi les symboles pneumatiques sont-ils importants ?

• L'utilisation de symboles réduit le risque de mauvaise communication et d'erreurs au cours du processus de conception.
• Grâce aux symboles, les systèmes complexes peuvent être représentés de manière claire sur les dessins techniques.
• Les symboles pneumatiques sont normalisés conformément aux normes internationales. Cela garantit que le monde entier parle le même langage lorsqu'il s'agit de systèmes pneumatiques.
