Sie wollen ein pneumatisches System planen, anschließen, warten oder reparieren? Dann sind technische Zeichnungen - auch als Pneumatikplan bekannt - üblich. Um eine solche technische Zeichnung zu lesen, ist es wichtig, die Bedeutung der pneumatischen Symbole zu kennen.

Pneumatiksymbole sind grafische Darstellungen von pneumatischen Komponenten oder Teilen.

Das Symbol für ein pneumatisches Ventil beginnt in der Regel mit einer horizontalen Ebene.

Ein Ventil mit 2 Schaltstellungen wird durch 2 Quadrate dargestellt.

Verbindungen, auch Gates genannt, werden durch eine gerade Linie gezeichnet, die am Ende gestoppt wird. Diese Darstellung geht von der Ruhestellung aus.

Die eingezeichneten Pfeile zeigen an, wie die Druckluft strömt.

Die Ruhestellung der Armatur ist in der Regel auf der rechten Seite eingezeichnet. Unter Ruhestellung versteht man die Stellung, in der sich die Armatur befindet, wenn sie nicht betätigt wird.

Die grundlegenden Symbole für Ventile

2/2 Öffner (NC)

2/2 normal offen (NO)

3/2 normal geschlossen (NC)

3/2 normal offen (NO)

4/2-Ventil

5/2-Ventil

4/3 Mittelstellung geschlossen

4/3 Mittelstellung offen

5/3 Mittelstellung unter Druck

5/3 Zentrum geschlossen

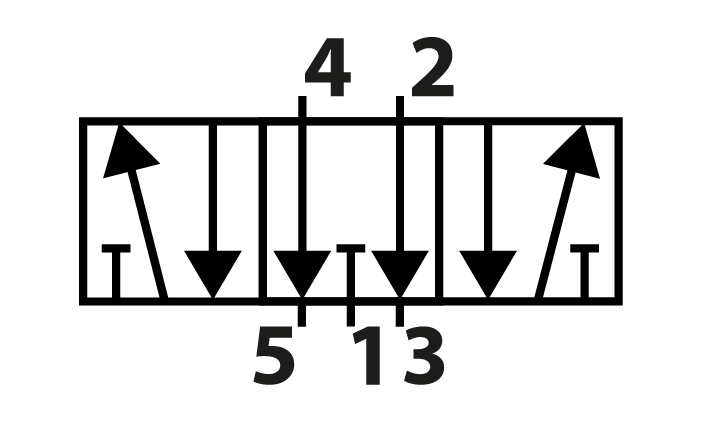

5/3 mittlere Position offen

Wofür stehen die Zahlen auf den Pneumatikventilen?

Die Nummern auf den Ventilen geben die Funktionen der Anschlüsse an, so dass Sie das Ventil leicht richtig anschließen können:

Stromanschluss (1)
Ausgangsanschlüsse (2 und 4)
Entlüftungsanschlüsse (3 und 5)

Warum sind pneumatische Symbole wichtig?

Durch die Verwendung von Symbolen wird das Risiko von Missverständnissen und Fehlern während des Entwurfsprozesses verringert.
Durch die Verwendung von Symbolen können komplexe Systeme auf technischen Zeichnungen übersichtlich dargestellt werden.
Pneumatiksymbole sind nach internationalen Normen genormt. Dadurch wird sichergestellt, dass die ganze Welt die gleiche Sprache spricht, wenn es um pneumatische Systeme geht.
